彩色UHPC鑿毛板制作工藝｜從配比到表面鑿毛

彩色UHPC鑿毛板，是將無機礦物顏料整體摻入超高性能混凝土基體中，再通過機械鑿毛或拋丸處理去除表層漿體、微露細骨料，呈現出類似天然花崗巖風化面的啞光肌理。它兼具UHPC的高強耐久與仿石藝術質感，廣泛用于高端幕墻、景觀鋪裝及異形裝飾墻面。下面帶你走完一塊合格彩色UHPC鑿毛板從配料到成品的完整工藝鏈。

一、原料配比與調色——色彩是"長"在里面的

彩色UHPC構件采用最緊密堆積理論設計，典型每立方米用料范圍為：高標號低堿硅酸鹽水泥450～550kg、硅灰80～120kg、高純石英砂（粒徑≤0.6mm）1000～1200kg、鍍銅微細鋼纖維體積摻量1.5%～3%、聚羧酸高效減水劑8～12kg，水膠比嚴格控制在0.14～0.20。

調色關鍵點：選用UV穩定的合成氧化鐵顏料，按膠凝材料總量的1.5%～5%在干拌階段一同投入，確保顏色貫穿整個板體截面而非僅存于表面。白水泥做基材可呈現米黃、淺灰等淺色調；普通灰水泥適合深灰、赭紅等深色系。

二、攪拌與澆筑——真空輔助排泡是細膩的前提

采用行星式強制攪拌機，執行三段投料法：干料（水泥＋硅灰＋石英砂＋顏料）先干拌2分鐘→加水及減水劑中速拌4分鐘→低速投入鋼纖維再拌3～4分鐘，總時長8～10分鐘，嚴防纖維結團。

漿料入鋼模或高精度玻璃鋼模具后，密封模具開啟負壓真空（-0.08～-0.09MPa）并配合高頻微幅振動2～3分鐘，最大限度排出內部氣泡，保證鑿毛后表面無針孔、無砂眼。

三、養護制度——強度上來才好鑿，時機決定成敗

澆筑刮平后常溫靜停2～4小時待初凝，再進蒸養窯：升溫≤15℃/h，恒溫80～90℃保持48小時以上，緩冷至室溫脫模。此階段UHPC抗壓強度可達120～150MPa，基體足夠致密。

鑿毛時機控制：最佳鑿毛窗口在脫模后、UHPC達到設計強度的70%～90%時進行。過早鑿毛易崩邊掉角，過晚因基體過硬導致骨料不易露出且機具損耗劇增。

四、表面鑿毛/拋丸處理——賦予"石材靈魂"的核心工序

UHPC鑿毛板常見的表面處理方式有三種，依設計效果選用：

• 機械拋丸（最常用）：采用Φ0.3～0.8mm鑄鋼丸或金剛砂，在封閉式拋丸機中對板面均勻沖擊，剝離表層1～2mm水泥漿體，微露石英砂或彩砂骨料，粗糙度Ra可控在10～50μm，紋理均一且適合大面積幕墻。

• 高壓水射流鑿毛：150～200MPa高壓水刀沖擊表面，形成自然不均勻麻面，無粉塵、不傷內部鋼纖維，適合異形件或對揚塵敏感的場景。

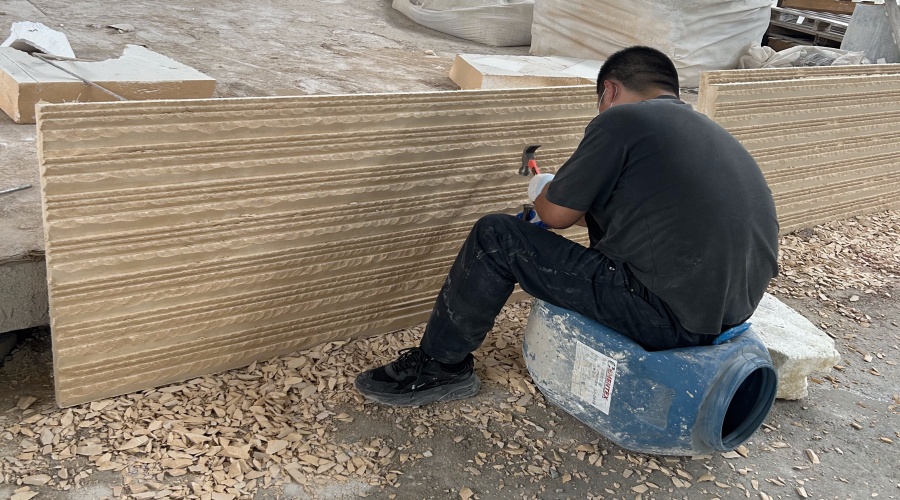

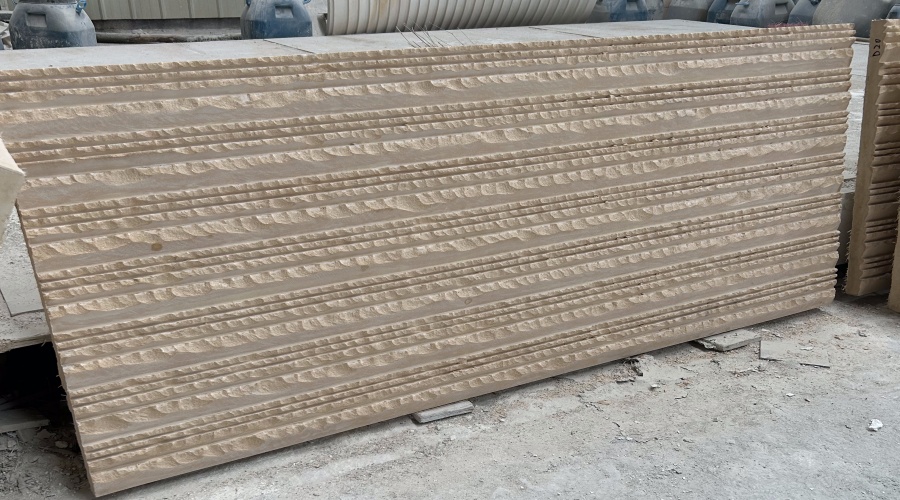

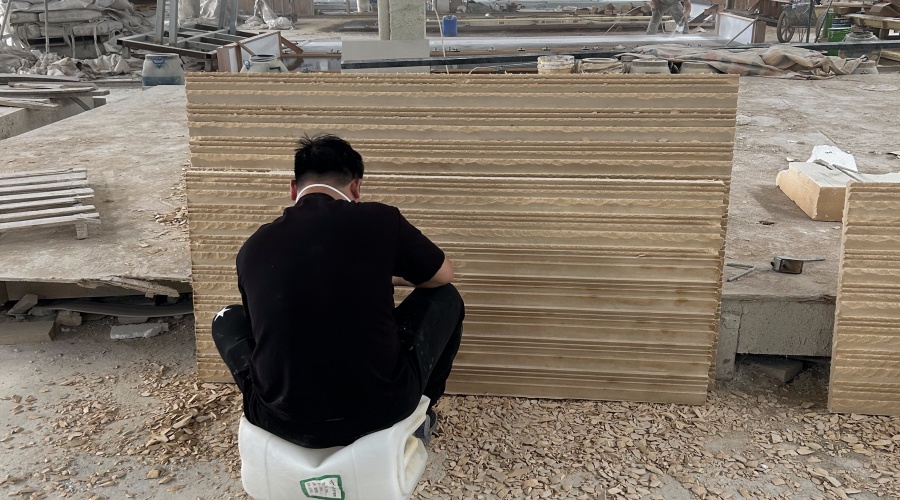

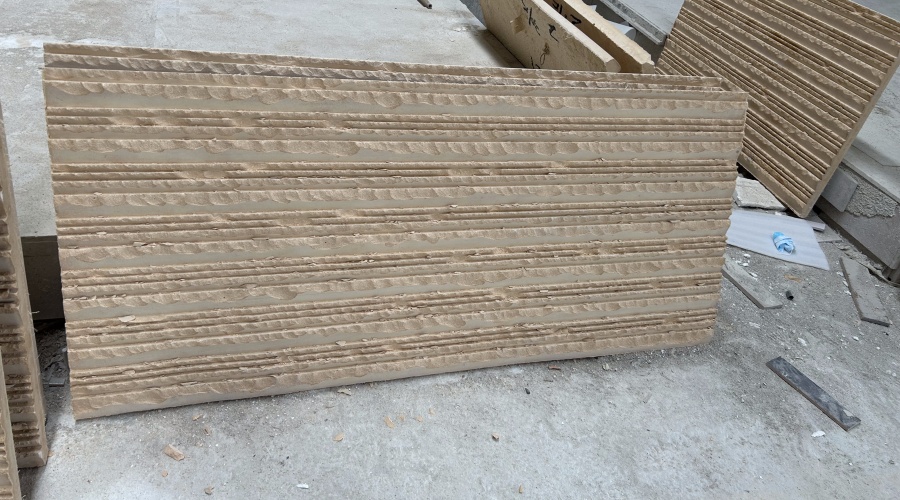

• 人工/氣動鑿毛斧剁：用 pneumatic 鑿毛錘做局部仿石材剁斧紋理，多用于重點裝飾節點、拼花或藝術肌理強調處。

若追求仿花崗巖"雙色露底"效果，可采用雙層澆筑工藝——先澆3～5mm帶色裝飾層，再覆結構層，鑿毛至局部露出下層異色UHPC，形成自然斑駁的石材感。

五、后處理與防護——鎖住質感，拒絕泛堿

鑿毛完成后用高壓空氣/水清理粉塵，陰干后涂覆滲透型氟/硅烷系憎水密封劑（接觸角＞100°），既不影響鑿毛面的啞光觸感，又能有效阻隔雨水滲透、防止泛堿變色。

成品檢驗需核查：尺寸偏差≤±1mm，鑿毛面無大面積漿皮殘留，露骨料分布均勻，色差ΔE≤3（同批次），背面預埋件位置誤差≤2mm。

小結：彩色UHPC鑿毛板的精髓在于——通體著色保證劃傷不露白，極致致密令鑿毛不崩邊，精準控制鑿毛時機與深度還原天然石材風化肌理。選它，就是選一塊"不會風化的石頭"。

廣東飾紀上品UHPC板生產廠家，專注于UHPC產品研發、設計、制造、安裝與服務一體的專業企業；高端定制化產品為客戶提供整體解決方案，品種多樣的標準化產品供客戶選擇，公司主要生產定制化外墻板、鏤空板、園林景觀、市政工程系列產品等，工廠擁有全智能化生產線。在異形的建筑景觀方面，有著豐富的經驗。長年承接UHPC工程裝修，歡迎有需要的客戶來電咨詢。

本文出自廣東飾紀上品建材科技有限公司，轉載請注明出處！

更多關于GRG、GRC相關資訊，請咨詢：http://www.hskj668.com/，24小時熱線電話：153-8295-4855！
